Materialliste

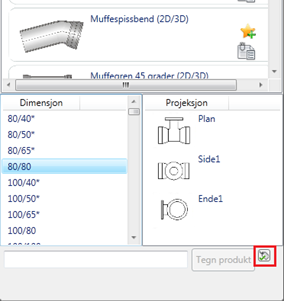

Under knappen for katalogen har man tilgang til å kjøre ut en Materialliste.


Oppdater fra hele tegningen henter inn samtlige produkter som ligger i modell.

Når man trykker på «plusstegnet» må man først gi utvalget et navn.
Deretter definere et område hvor utvalget skal være i form av et
rektangel eller polygon. Velg Oppdater fra utvalg når du ønsker
materiallisten skal samsvare med hva som er tegnet i modell.
Man kan ha flere slike utvalg i samme DWG. Velg hvilke utvalg
du vil se i materiallisten ved å velge utvalg i nedtrekken.

Skill forvalg, dimensjon, ettervalg, projeksjon, lengde, lengde2 og vinkler.
Ved å aktivere eller deaktivere disse valgene, kan man styre om to
instanser av samme produkt i tegningen men med ulik dimensjon (eller
en av de andre egenskapene), skal komme på en enkelt linje i
materiallista med antall satt til 2, eller om det skal komme på to ulike
linjer med antal 1.

Kolonneinnstillinger
Man kan styre hvilke kolonner som skal vises i materiallista, i tabell og excel.
Hvis man for eksempel ikke vil vise hvem som er fabrikat for produktene,
huker man bare enkelt av denne.

 

Reset pos. Nummer
Dersom man ønsker og renummere posnummere, kan man enten skrive
inn posnummer manuelt for hver enkel linje i materiallisten, eller så kan
man kjøre denne funksjonen som automatisk genererer inkrementelle
pos.nummer for hver linje i materiallista.

Oppdater pos.nr i tegning
Sørger for at POS.nr som er satt i materiallisten samsvarer med
POS.nr som allerede er plassert ut i modell.

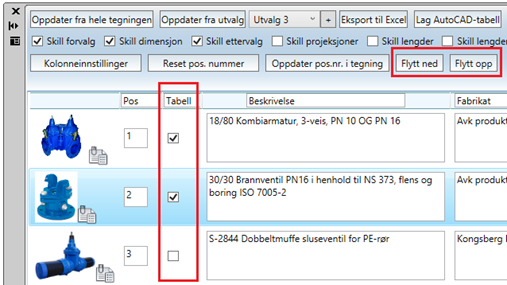

Marker et produkt for så å benytte seg av «Flytt opp/ned» for å flytte
opp eller ned i listen. Pos.nr vil da også oppdatere seg automatisk.
Det samme vil skje hvis du skriver inn nummeret manuelt.
Produktene legger seg altså numerisk.

Ved å huke vekk en avmerking i Tabell-kolonnen,
vil da dette produktet ikke vise seg i en utplassert tabell.

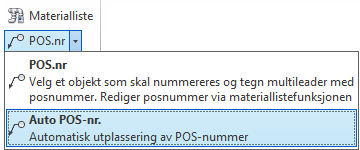

Tegnefunksjon for pos.nummer


Man blir ført bedt om å velge hvilket produkt eller produkttag man ønsker
å pos-nummerere, og deretter tegner man start og endepunkt for linjen,
og deretter plassering av nummertag.

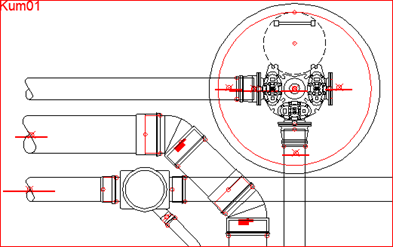

Automatisk utplassering av pos.nr for et merket utvalg i modell.
Denne plasser ut pos.nr med noe vilkårlig plassering.
Man må finjustere på de i etterkant.

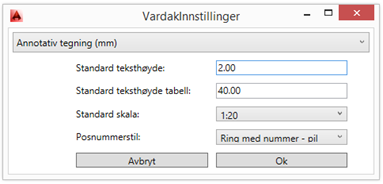

Innstillinger



Setter opp systemvariabler og annotation-skalaer som passer for bruk i
Focus Vardak.

Man kan velge mellom Annotativ tegninig i millimeter eller meter, hvor
skala på tekst og posnummer skaleres etter annotation scale verdien
som er satt på tegningen. Med annotativ tegning, har men veldig
stor fleksibilitet med tanke på påskrifter i ulike skalaer og ulik
plassering av påskrift i forskjellige skalaer.

Man kan også velge å bruke Ikke-annotativ tegning i millimeter og
meter.

Standard teksthøyde kan settes for tegningen. For eksempel POS.nr-tekst-størrelse.

Standard teksthøyde på tabell til materiallisten.

Standard skala. Det er vanlig å bruke 1:20 på VA-tegninger.

Posnummerstil. -Man kan velge mellom Ring med nummer og pil, ring
med nummer og prikk, nummer og pil og nummer og prikk.

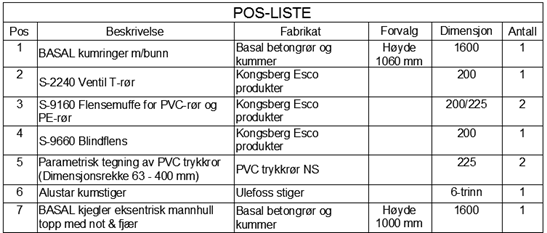

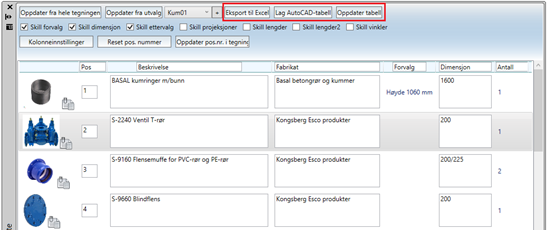

 Eksportert Materialliste i form av en AutoCAD tabell

Materiallisten i form av en AutoCAD tabell er semi-dynamisk. Dvs. for at man skal
oppdatere den må du velge «Oppdater tabell» når du har ønsket utvalg valgt i
materiallisten, velg så tabellen i modell du ønsker å oppdatere.

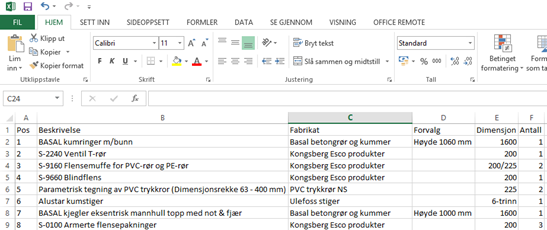

 Eksportert materialliste til Excel

Produkttag

Det kan være ønskelig å plassere kun ut en produkttag i stedet for selve
produktet. Ved å sette ut en produkttag vil det aktuelle produktet ikke
komme med i tegningen, men vil vises og telles opp i materiallisten.

Dette kan være ønskelig når man tegner i 2D. Det kan være at vi ikke ser
den komponenten i den projeksjonen vi tegner i (vil ligge skjult bak et
annet produkt). Setter vi ut taggen i stedet for, vil den bli med i
mengdeberegningen.

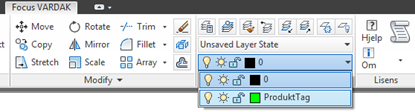

Produkttaggen ligger skjult inne blokken. Hvis blokken blir eksplodert, hvis
man for eksempel skal redigere på den, vil den ”spytte” ut produkttaggen
og legges på laget ProduktTag.  Man kan også sette et POS.nr. på en
produkt tag.
