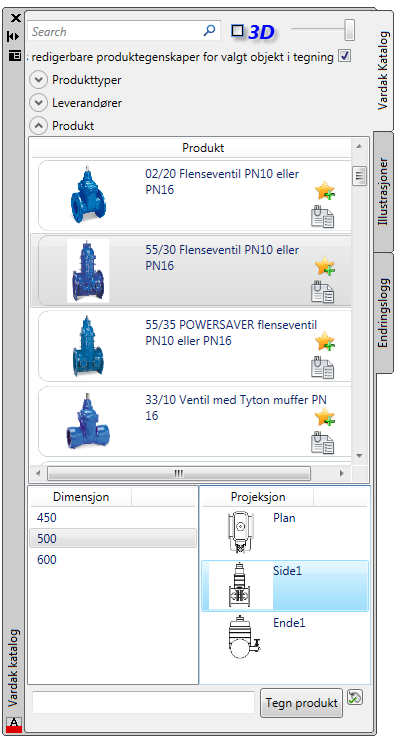

Vardak katalogen fungerer
slik at man først velger
en produkttype: Betong, Duktilt, Plast etc.
Neste blir å velge en leverandør
innenfor den
produkt typen: Esco, AVK, Vulkan Smith etc.
Til slutt vil du ende opp med
produktene til
denne leverandøren.
Velg ønsket produkt du vil plassere inn.
Når et produkt har blitt markert
vil de tilgjengelige
dimensjonene bli tilgjengelig nederst i katalogen.
Det siste man gjør før man
plasserer ut produktet ved
å trykke på «Tegn produkt» er å velge hvilken
projeksjon den skal vises fra: Plan, side, ende etc.
Merk at Vardak katalogen vil
oppføre seg forskjellig ut
ifra hva slags produkt som er valgt. I dette
tilfellet for

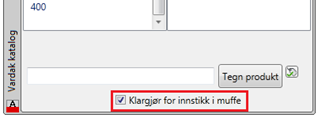

«Parametrisk opptegning av PVC rør» kan man gjøre
denne
klargjort innstikk for muffe. Dvs. den delen som
er inne i en muffe er lagt
på NODE slik at denne ikke
vil vises når nodelaget er slått av mhp.
plott.
Klargjort for instikk muffe med nodelaget på.
Klargjort for instikk muffe med nodelaget slått
av.
Ikke klargjort for innstikk i muffe.
Ved noen tilfeller vil det komme opp en notis om
et
produkt (rød tekst). Dette er ekstra informasjon
for brukeren som kan
være nyttig med tanke på
videre tegningen.
Eksempel hvor det er et forvalg før det kan
velges
en dimensjon.
Eksempel på et ettervelg.
