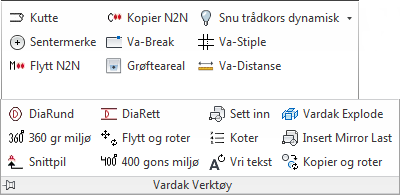

Avslutning av rørføringer ut og
inn i kummer angis som oftest med et ”kutte” symbol i rørende. Symbolet påføres
enkelt til to parallelle linjer ved først å klikke på den ene rørveggen for
deretter å klikke på rørveggen på motsatt side. Kommandoen kutter linjene og
påfører symbolet. Det første klikket på den ene rørveggen bestemmer plassering
av symbolet.
Kommando: KUTTE
Benyttes til beregning og påskrift av kotehøyder
i snittegninger ut fra et referansepunkt hvor høyden er kjent. Programmet
beregner ny høyde for alle nye punkter du peker på. Bør benyttes sammen med
objectsnap funksjonen for å oppnå størst mulig nøyaktighet. Det er viktig at
selve konstruksjonen er målriktig, ellers vil høydeangivelse også bli
gal.
Kommando: KOTER
Funksjonen gjør at trådkorset vrir seg
automatisk når det er i nærheten av linjer, polylinjer, sirkler osv. Dette vil
også gjelde når slike objekter inngår i blokker, slik at det følger retningen
til objektene.
Kommando: DYNVRI
Funksjonen vrir trådkorset; enten ved at
bruker taster inn vinkelverdien, eller ved at bruker peker på to punkter langs
en linje hvor det ønskes parallellitet.
Funksjonen kaller initialt
VARDAK-funksjonen var360 som setter systemvariablene ANGBASE, ANGDIR og AUNITS
til 0. Dette betyr at vinkelsen 0 grader er langs X-aksen, at positiv vinkel
regnes mot klokken og at enheten for vinkel er grader.
Kommando:
VRI
AutoCAD
funksjon for markering av senter i sirkler og buer
Kommando: DIMCENTER
Funksjonen bryter linjer,
åpne polilinjer og buer, typisk brukt på linjer som ligger under andre objekter
i tegningen. Samme virkemåte som AutoCADs innebygde break.
Kommando:
VA-BREAK
Funksjoen
benytter BREAK to ganger på en linje slik at den deles i tre, og setter så
linjetypen på den midterste delen (som har start og sluttpunkt angitt av
brukeren) til ’Hidden’.
Kommando: VA-STIPL
Metode for innsetting av
snittpiler i tegningen med valgfri høyde på snittreferansen (A-A B-B etc). Det
er alltid den sist definerte TEXTSTYLE som benyttes. Høydeangivelse angis som
høyde ferdig plottet og programmet kalkulerer korrekt høyde ut fra valgt
plottemålestokk. Pilene kan flyttes/justeres etter
innsetting.
Kommando:SNITTPIL
Beregningsverktøy for areal- og
volumberegning av teoretiske grøftetverrsnitt og ledningsgrøfter. Programmet er
meget nyttig ved beregning grave- og tilbakefyllingsmasser i forskjellige typer
grøfter. Resultatet kan overføres/benyttes ved utarbeidelse av anbudsdokumentet.
Beregnet areal kan automatisk påføres grøftetverrsnitt i tegningen hvis
ønskelig. Brukeren bestemmer selv om arealet for rørene i grøften skal trekkes
fra resultatet. Tverrsnittsarealet for rørene bestemmes ved å peke på rørene i
tegningen.
Kommando: GRFTAREA
Kommandoen måler alltid avstand, kombinert
med osnap NEArest og PERpend
Kommando: VD
Beregner diameter på sirkel. Dette er en
effektiv rutine for påføring av dimensjoner på enden av rørene i plantegningen
når tegningen skal tekstes/dimensjoneres. I tillegg får du samtidig opplysning
om rørtverrsnitt og magasin (volum) for røret pr. løpemeter.
Kommando:
DIARUND
Effektiv måte å hente ny instans av den sist
benyttede blokken i tegningen.
Kommando: IL
Kopiere og rotere et tegningselement i
en operasjon.
Kommando: COPROT
Flytter objekter fra node til
node.
Kommando: MNN
Kopierer objekter fra node til
node.
Kommando: CNN
Setter AutoCAD i 360 graders modus.
Kommando:
VAR360
Setter AutoCAD i
400 gons modus.
Kommando: GEO400
Setter inn siste brukte blokk –
speilet
Kommando: IML
Lar brukeren eksplodere en blokk og
danner så en gruppe (AutoCAD Group) av resultatet fra explode. Gruppen legges på
samme lag som blokken og blokken slettes.
Kommando: VE
Flytter og roterer objekter i
samme operasjon
Kommando: MOVROT
Starter Focus Vardak egen funksjon for rotering av tekst ved å angi vinkel
eller godta standard verdi som er trådkorsets
rotasjon.
Kommando:VVT
Lager et section plane som generer et snitt gjennom 3d-objekter.
Gjør et 3D Vardak produkt til et 2D Vardaprodukt. Bytter da ut selve blokken og legger den i høyde 0. Operasjonen er ikke reversibel. Kan konvertere flere produkter på en gang ved utvalg. Fungerer kun for plantegninger.
